LK4000R彩色(se)無(wu)紙記錄儀以其(qi)(qi)豐富的(de)(de)顯示畫面、靈活的(de)(de)操作方式以及強(qiang)大的(de)(de)記錄、運算、控(kong)制和(he)管理功能(neng)，在各(ge)行各(ge)業中獲得了極其(qi)(qi)廣泛的(de)(de)應(ying)用。本產品吸納了各(ge)種(zhong)國內外無紙(zhi)記錄儀(yi)的(de)(de)優(you)點，應(ying)用顯示技術、微電子技術、數據存(cun)儲和(he)通訊技術，是一(yi)款功能(neng)齊全(quan)、操作方便、精確可靠、高(gao)性(xing)價比的(de)(de)產品。

LK4000R彩色無(wu)紙記錄儀配置豐富(fu)，有藍屏和彩色兩(liang)種(zhong)顯示屏。可以接收多種(zhong)類型的直流(liu)電流(liu)、電壓和電阻信(xin)號，實現溫度(du)、壓力、液面、流(liu)量、成(cheng)(cheng)分以及力、力矩(ju)、位(wei)移等物理量的顯示、記錄、越限監控、報表生成(cheng)(cheng)、數據(ju)通訊、信(xin)號變送以及流(liu)量累計(ji)等功能。

LK4000R彩色無紙(zhi)記錄(lu)儀主(zhu)要由液晶屏、按鍵、ARM微處理器為核心(xin)的(de)主(zhu)板(ban)(ban)、主(zhu)電源、外(wai)供(gong)變送(song)器電源、智(zhi)能通(tong)道板(ban)(ban)、大容量(liang)FLASH等構(gou)成：

可配備不同(tong)類型的智能通道板(ban)，根據應用(yong)要求選(xuan)擇(ze)。

內置大容量FLASH，可(ke)通過U盤(pan)快(kuai)速(su)將FLASH中的(de)數(shu)據(ju)轉儲到計算機中。內置的(de)FLASH的(de)容量為64M字節，8通道時若(ruo)20秒記錄一次可(ke)記錄865天 ，最(zui)快(kuai)0.1秒記錄一次所有通道的(de)數(shu)據(ju)。

數字(zi)顯示畫(hua)面(mian)(mian)、棒圖顯示畫(hua)面(mian)(mian)、實時(shi)曲線(xian)畫(hua)面(mian)(mian)、追(zhui)憶曲線(xian)畫(hua)面(mian)(mian)

追憶(yi)曲線讀數光標功(gong)能。

測量、顯示基本(ben)誤差(cha)：±0.2% F·S

可組態12點報警功能。

可組態8點變送輸出，光電隔離，誤差小于±0.2% F·S

電流輸出(chu)（4~20）mA, (0~10) mA, (0~20) mA可選(xuan)。

電壓輸(shu)出 （0~5）V, (1~5) V可(ke)選

LK4000R彩色(se)無紙(zhi)記(ji)錄儀技術指標

—         5.6寸(cun)藍色(se)LCD或5.6彩色(se)TFT LCD

—         數(shu)字顯(xian)示畫面(mian)、棒圖顯(xian)示畫面(mian)、實時曲線(xian)(xian)畫面(mian)、追憶曲線(xian)(xian)畫面(mian)共四個基本畫面(mian)

—         基本誤差小于(yu)±0.2%F·S，數字顯示范圍-9999~19999

—         測(ce)量分(fen)辨力：1/60000，16位AD轉(zhuan)換(huan)器

—         實時(shi)曲線(xian)記錄間隔(ge)0.1秒~60秒分(fen)8檔，對應整(zheng)屏曲線(xian)時(shi)間30秒~300分(fen)

—         追憶曲線記錄間隔(ge)從0.1秒到50秒連(lian)續可設超過50秒時可選(xuan)1分(fen)鐘(zhong)，5分(fen)鐘(zhong)，10分(fen)鐘(zhong)，30分(fen)鐘(zhong)，60分(fen)鐘(zhong)。可選(xuan)擇(ze)循(xun)環或非循(xun)環兩種(zhong)記錄方式

2 輸入信號

輸(shu)入信號包括直(zhi)(zhi)流(liu)電(dian)流(liu)，直(zhi)(zhi)流(liu)電(dian)壓，熱電(dian)阻(zu)，熱電(dian)偶，遠傳壓力表五類，通過按(an)鍵輸(shu)入選擇。隔離萬能輸(shu)入，無需(xu)跳線(xian)器。

     直流電流：（4~20）mA，（0~10）mA，（0~20）mA
     直流電壓：（1~5）V ，（0~5）V
     熱電阻：Pt100，Cu100，Cu50，BA1，BA2，G53
     熱電偶：K，S，R，B，N，E，J，T

     其(qi)它輸入信號(hao)或(huo)分度號(hao)需在訂貨時注明。

3 報警(jing)輸(shu)(shu)出及(ji)變送輸(shu)(shu)出

—         繼(ji)電器輸(shu)出：觸(chu)點(dian)容量AC 220V，3A，阻性負(fu)載

—         12點(dian)可組態(tai)輸出(chu)，可按通道的各報警點(dian)值設定

—         可(ke)組態8點變送輸出(chu)，光電(dian)(dian)隔離，誤差小于(yu)±0.2% F·S，電(dian)(dian)流(liu)輸出(chu)負載能力≤450Ω

    電壓輸(shu)出配接設(she)備阻抗(kang)：需大于(yu)2KΩ

4 外供電源

—         DC 24V電源：用(yong)于(yu)給(gei)變送(song)器供電，最(zui)大(da)負載能力≤200mA

5 通訊打印接口（選配(pei)功能）

—         光(guang)電隔離

—       ;  RS232、RS485標準，在訂貨(huo)時(shi)注明

—         通訊(xun)速率9600，19200，57600，115200通過設定選擇

—         配套測試軟件，提(ti)供組(zu)態(tai)軟件和(he)應(ying)用(yong)軟件技術支持

—         可選Modbus RTU通(tong)訊協議與上位機(ji)通(tong)訊

6 電源條(tiao)件

—         AC 220V供電的(de)儀表：AC 85~265V，功(gong)耗小(xiao)于25VA

—         DC 24V供(gong)電的儀表：24V±10%，功(gong)耗小于25VA

注(zhu)：實際功耗與(yu)儀表(biao)總(zong)通道數有(you)關(guan)

7 環境及(ji)其他(ta)

—         工作(zuo)溫度(du)范圍：0℃~50℃

—  ;      ; 儲藏溫(wen)度范圍：-20℃~70℃

—         工作濕度范圍:低于(yu)85%R.H，無(wu)結(jie)露

—         儀表的重(zhong)量：最大約2.8Kg

8記錄時間

記錄時間的長短與FLASH 存(cun)儲器容(rong)量、記錄間隔和輸入(ru)點數有關，計算公式(shi)如下：

                   64 X 1024 X 492 X記錄間(jian)隔

記錄天數=

                  通道數 X 24 X 3600

記錄間(jian)隔以秒為(wei)單位：

例：8通(tong)道每(mei)10秒記錄一次可記錄的(de)天數

     總天數=64x1024x492x10/8/24/3600=466 天

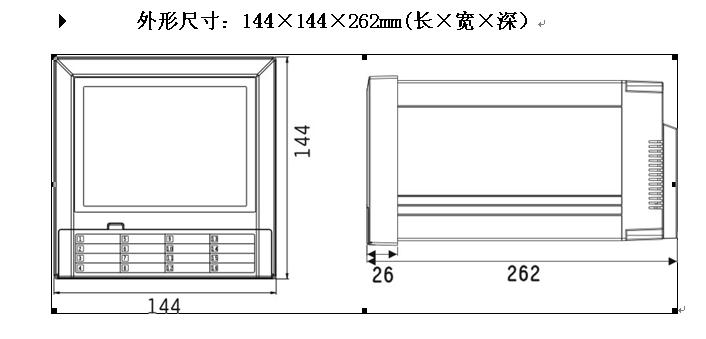

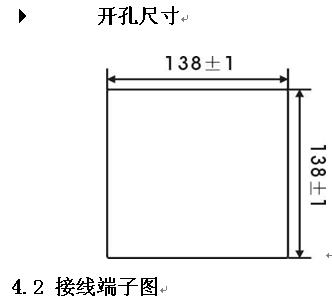

安裝與接線
