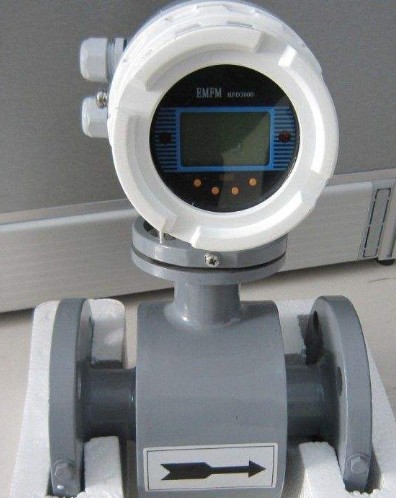

LKLD系列電磁流量計廣泛應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵等工業領域中，用來測量各種酸堿、泥漿、紙漿等導電液體介質的體積流量。其全中文電磁內核轉換器采用高速中央處理器。計算速度非常快、精度高，測量性能可靠。電磁流量計的傳感器采用非均勻磁場的新技術及特殊的磁路結構，磁場穩定可靠，而且大大的縮小了體積，減輕了重量，使流量計具有小型輕量化的特點。電磁流量計的測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。
一、產品特點：
?測量不受流體密度、粘度、溫度、壓力和電導率變化的影響；
?測量管內無阻礙流動部件，無壓損，直管段要求較低；
?系列公稱通徑DN15.5～DN3003。傳感器襯里和電極材料有多種選擇；
?轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1503：1；
?轉換器可與傳感器組成一體型或分離型；
?轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
?流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART協議；
?轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；
二、主要技術數據：
整機和傳感器技術數據
|
執行標準 |
JB／T 9248—1999 |
||||
|
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
||||
|
最高流(liu)速(su) |
15m／s |
||||
|
精確度 |
DNl5～DN600 |
示值(zhi)的：±0.35％(流速≥1m／s)；±3mm／s(流速<0.99m／s) |
|||
|
DN700—DN3000 |
示值的±0.53％(流(liu)速≥0.83m／S)；±4mm／s(流(liu)速<0.83m／S) |
||||
|
流體電導率 |
≥5uS／cm |
||||
|
公(gong)稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
|
環境溫度(du) |
傳感器 |
—25℃—十60℃ |
|||
|
轉換器(qi)及一體型 |
—10℃—十60℃ |
||||
|
襯里(li)材料 |
聚四氟乙烯、聚氯丁(ding)橡膠、聚氨(an)酯、聚全氟乙丙烯(F46)、加網PFA |
||||
|
最(zui)高流體(ti)溫(wen)度 |
—體型 |
70℃ |
|||
|
分(fen)離型 |
聚氯丁(ding)橡膠襯(chen)里 |
80℃；120℃(訂貨時注明) |
|||
|
聚氨(an)酯(zhi)襯里 |
80℃ |
||||
|
聚四(si)氟乙烯襯里 |
100℃；150℃(訂貨時注明) |
||||
|
聚全氟乙(yi)丙烯(F46) |
|||||
|
加網(wang)PFA |
|||||
|
信號電極和(he)接(jie)地電極材料(liao) |
不(bu)(bu)銹(xiu)鋼0Crl38Nil2M02Ti、哈氏合金(jin)C、哈氏合金(jin)B、鈦、鉭、鉑(bo)／銥合金(jin)、不(bu)(bu)銹(xiu)鋼涂覆碳化鎢 |
||||
|
電極刮刀(dao)機構(gou) |
DN300—DN3000 |
||||
|
連接(jie)法蘭材料 |
碳鋼 |
||||
|
接地法(fa)蘭材料 |
不銹鋼1Crl8Ni9Ti |
||||
|
進口保護(hu)法(fa)蘭材料 |
DN65—DNl50 |
不銹鋼1Crl8Ni9Ti |
|||
|
DN200～DNl600 |
碳鋼十不銹(xiu)鋼1Crl8Ni9Ti |
||||
|
外殼防護 |
DNl5～DN3000分(fen)離型(xing)橡膠或聚氨酯(zhi)襯(chen)里(li)傳感(gan)器 |
IP65或IP68 |
|||
|
其他(ta)傳感器(qi)(qi)、——體型流量計和分離型轉換器(qi)(qi) |
IP65 |
||||
|
間(jian)距(ju)(分離型) |
轉換器距(ju)離傳感器一般不(bu)超過100m |
||||
轉換器技術(shu)數(shu)據(ju)
|
電源 |
交流(liu) |
85—266V，45—405Hz |
|||||
|
直流 |
11—40V |
||||||
|
操作鍵(jian)和顯(xian)示 |
按鍵式 |
|
|||||
|
磁鍵(jian)式 |
|
||||||
|
內部(bu)積算器 |
正向(xiang)(xiang)總(zong)(zong)量、反(fan)向(xiang)(xiang)總(zong)(zong)量及差(cha)值總(zong)(zong)量。 |
||||||
|
輸出(chu)信號(hao) |
單向模擬輸出 |
|
|||||
|
雙(shuang)向模(mo)擬(ni)輸出 |
下限(xian)限(xian)制為。或4mA，其他(ta)同單向模擬輸出(chu)。 |
||||||
|
雙向脈沖輸出 |
|
||||||
|
雙路報警輸出 |
|
||||||
|
數字(zi)通訊(xun) |
|
RS252，RS485，HART |
|||||
襯里的選擇
|
襯里材(cai)料 |
主(zhu)要(yao)性能(neng) |
最高介(jie)質溫度 |
適用范圍 |
|
|
—體型(xing) |
分離型 |
|
||
|
聚四氟乙烯（F4) |
是(shi)化學(xue)性能(neng)最穩定(ding)的(de)一(yi)種(zhong)塑料，能(neng)耐(nai)沸騰的(de)鹽酸(suan)、硫(liu)酸(suan)、硝酸(suan)和王水，也能(neng)耐(nai)濃堿和各種(zhong)有機溶劑。不耐(nai)三氟(fu)化氯、高(gao)溫三氟(fu)化氯、高(gao)流速液(ye)氟(fu)、液(ye)氧、自氧的(de)腐蝕。 |
70℃ |
100℃ 150℃ (需特殊訂貨) |
1、濃酸(suan)、堿等強腐蝕(shi)性介(jie)(jie)質。 2、衛生類(lei)介(jie)(jie)質。 |
|
聚全(quan)氟乙丙烯(xi)（F46) |
同F4，耐磨(mo)性、抗(kang)負壓能力(li)高于F4。 |
同上 |
|
|
|
聚(ju)氟(fu)合乙烯(xi)（Fs) |
適用溫(wen)度上限(xian)較聚四氟(fu)乙(yi)烯(xi)低(di)，但成本也(ye)較低(di)。 |
80℃ |
|
|
|
聚氯丁橡膠 |
1、有極好的彈性(xing)(xing)，高度的扯斷(duan)力，耐磨性(xing)(xing)能好。2、耐一般低濃度酸(suan)、堿、鹽介質的腐(fu)蝕，不耐氧化介質的腐(fu)蝕。 |
80℃ 120℃ (需特殊訂貨(huo)) |
水、污水、弱磨損(sun)性的泥漿(jiang)礦(kuang)漿(jiang)。 |
|
|
聚氨酯橡(xiang)膠(jiao) |
1、耐磨性能極(ji)強。 2、耐腐蝕性能(neng)較差。 |
80℃ |
中性(xing)強磨(mo)損的礦漿、煤漿、泥漿 |
|
進口保護法蘭和接地法蘭(或接地環)的選擇
|
蘭種(zhong)類 |
適 用 范 圍 |
|
接地法蘭(或接地環) |
適用(yong)于非導體管道，如塑料管道，但有接地電極的傳感器不(bu)需(xu)要。 |
|
進口保(bao)護法蘭 |
當介質(zhi)有強磨損性(xing)時選用。 |
電極的選擇
|
電極材料 |
耐蝕及耐磨(mo)性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用(yong)(yong)于工業用(yong)(yong)水(shui)(shui)、生活用(yong)(yong)水(shui)(shui)、污水(shui)(shui)等具有弱腐蝕性的介(jie)質(zhi)，適用(yong)(yong)于石(shi)油(you)、化工、鋼鐵等工業部門及(ji)，市(shi)政、環保等領域。 |
|
哈氏(shi)合(he)金(jin)B |
對沸點以下(xia)的一切濃度(du)的鹽(yan)(yan)酸(suan)有(you)良(liang)好(hao)的耐蝕(shi)性(xing)(xing)(xing)，也(ye)耐硫(liu)酸(suan)、磷(lin)酸(suan)、氫(qing)氟酸(suan)、有(you)機酸(suan)等(deng)非氯化性(xing)(xing)(xing)酸(suan)、堿，非氧化性(xing)(xing)(xing)鹽(yan)(yan)液的腐蝕(shi)。 |
|
哈氏合(he)金C |
能耐非(fei)氧化(hua)性(xing)酸(suan)(suan)，如硝酸(suan)(suan)、混(hun)(hun)酸(suan)(suan)、或(huo)鉻酸(suan)(suan)與(yu)硫酸(suan)(suan)的(de)混(hun)(hun)合(he)介質的(de)腐蝕(shi)(shi)，也耐氧化(hua)性(xing)鹽類如：Fe，”、、Cu”下或(huo)含其他氧化(hua)劑的(de)腐蝕(shi)(shi)，如高于常(chang)溫的(de)次氯酸(suan)(suan)鹽溶液、海水的(de)腐蝕(shi)(shi) |
|
鈦(tai) |
能耐海水、各種(zhong)氯化(hua)物和次(ci)氯酸鹽(yan)、氧化(hua)性酸(包括發(fa)煙硫酸)、有機(ji)酸、堿的腐蝕(shi)。不(bu)耐較純的還原性酸(如(ru)硫酸、鹽(yan)酸)的腐蝕(shi)，但如(ru)酸中(zhong)含有氧化(hua)劑(如(ru)硝酸、Fc＋＋、Cu＋＋)時，則腐蝕(shi)大為(wei)降低(di)。 |
|
鉭(tan) |
具有優(you)良(liang)的(de)耐(nai)蝕性和(he)玻璃(li)很相似(si)。除了(le)氫氟酸(suan)(suan)、發煙硫(liu)酸(suan)(suan)、堿外，幾乎能耐(nai)——切化學介質(zhi)(包括(kuo)沸(fei)點(dian)的(de)鹽酸(suan)(suan)、硝酸(suan)(suan)和(he)l 50℃以下的(de)硫(liu)酸(suan)(suan))的(de)腐(fu)蝕。在堿中(zhong)刁(diao)；耐(nai)蝕。 |
|
鉑(bo)／鈦合金(jin) |
幾乎能耐——切化(hua)學介質，但(dan)不(bu)適用于王水(shui)和銨鹽。 |
|
不銹鋼涂覆碳化鎢(wu) |
用于無腐蝕性，強(qiang)磨損(sun)性的(de)介(jie)質(zhi)。 |
|
注： 由(you)于(yu)介質種類(lei)繁多，其腐(fu)蝕性又受溫度(du)、濃(nong)度(du)、流速(su)等復雜因素影響而(er)變化，故本表僅(jin)供參考。用戶應根據實際情(qing)況自(zi)己做出(chu)選(xuan)擇(ze)，必要(yao)時應做擬選(xuan)材料的耐腐(fu)試(shi)驗，如(ru)掛片試(shi)驗。 |
|
|
口徑(jing)mm |
流(liu)量范圍m³/h |
口徑(jing)mm |
流量范圍m³/h |
|
φ10
|
0.16~2.5
|
φ400
|
250～4000
|
|
φ15 |
0.4~6 |
φ500 |
400～6000 |
|
φ20 |
0.6～12 |
φ600 |
600～10000 |
|
φ25 |
1.0～16 |
φ700 |
800～12000 |
|
φ32
|
1.6~25
|
φ800
|
1000～16000
|
|
φ40 |
2.5～40 |
φ900 |
1200～20000 |
|
φ50 |
4.0～60 |
φ1000 |
1600～25000 |
|
φ65 |
6.0～120 |
φ1200 |
2500～30000 |
|
φ80 |
10～160 |
φ1400 |
3000～50000 |
|
φ100 |
16～250 |
φ1600 |
3000～60000 |
|
φ125
|
25~400
|
φ1800
|
5000～60000
|
|
φ150 |
40～600 |
φ2000 |
6000～100000 |
|
φ200 |
60～1000 |
φ2200 |
1367.78～136778.4 |
|
φ250 |
100～1600 |
φ2400 |
1627.78～162777.6 |
|
φ300 |
160～2500 |
φ2600 |
1910.38～191037.6 |
|
φ350 |
200～3000 |
|
|
四、LKLDE系列智能電磁流量計選型譜
|
型號 |
口徑 |
|
|||||||
|
LKLD |
15~2600 |
||||||||
|
|
|
代號 |
安裝(zhuang)形式 |
|
|||||
|
Y |
一體(ti)式 |
||||||||
|
F |
分(fen)體式 |
||||||||
|
|
代號 |
轉換器型(xing)號 |
|||||||
|
ZA |
圓形(xing) |
||||||||
|
ZB |
方形 |
||||||||
|
|
代(dai)號 |
輸出信(xin)號 |
|||||||
|
I.4 |
4~20mA |
||||||||
|
f |
頻率 1KHz |
||||||||
|
Rs |
串行通訊（485） |
||||||||
|
C |
控制(zhi)輸出 |
||||||||
|
|
代號 |
防爆要求 |
|||||||
|
N |
無防爆(bao) |
||||||||
|
EX |
防爆（僅(jin)適用于分體式） |
||||||||
|
|
代號 |
介質溫度 |
|||||||
|
T1 |
≤65℃ |
||||||||
|
T2 |
≤120℃ |
||||||||
|
T3 |
≤180℃(僅適用(yong)于分體式） |
||||||||
|
|
代號 |
內襯(chen)材質(zhi) |
|||||||
|
NE |
氯丁橡膠（≤65℃） |
||||||||
|
PTFE |
聚四(si)氟乙烯（≤189℃） |
||||||||
|
PVC |
聚(ju)氯乙(yi)烯（≤70℃） |
||||||||
|
|
代(dai)號 |
電極(ji)材質 |
|||||||
|
316L |
不銹鋼 |
||||||||
|
HC |
哈氏合金C |
||||||||
|
HB |
哈氏合金B |
||||||||
|
Ti |
鈦 |
||||||||
|
Ta |
鉭 |
||||||||
