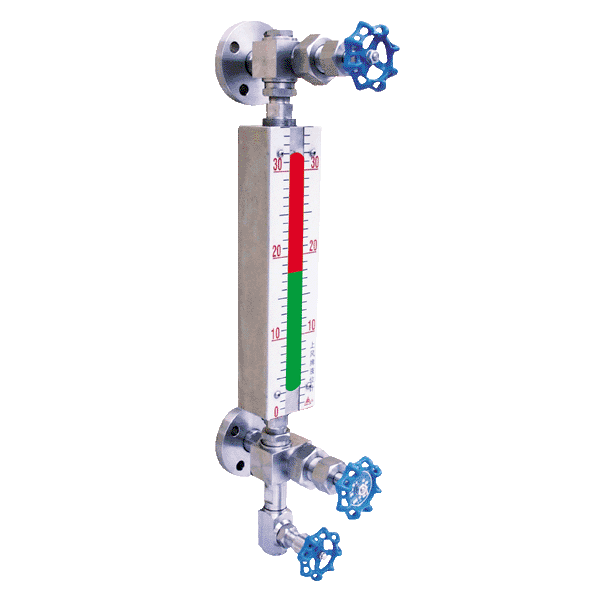

UFZ-II石英管液位計是普通玻璃液位計更新換代產品，它廣泛應用于石油、化工、電力、冶金等行業各種透明液體容器及鍋爐上，同時適用于二種不同介質密度的界面測量。彩色液位計側安裝在各種容器及鍋爐上，可直接觀測到液位變化，液相顯示呈綠色，氣相顯示呈現紅色，界面測量呈三色分界面。其液、氣顯示反差很大，在遠距離觀察清晰，適合夜間巡視。它成功解決了普通板式液位計笨重、密封面積大、易滲漏、顯示不清晰等不足，是目前較理想的直讀式液位計。該系列產品按效果區分，有單色和雙色之分；根據使用環境溫度不同，有基本型和伴熱保溫型之分。

石英管液位計概述

液氣顯示清晰、無(wu)盲區、密封性(xing)能好、耐高溫、耐高壓、重量輕、壽(shou)命(ming)長、無(wu)滲漏、結構簡單、沖洗維護方便。

主要技術參數(shu)

1、特制的(de)99.99%SiO2透(tou)明石英管，其變(bian)形點1077℃，軟(ruan)化點1730℃，抗壓(ya)強(qiang)度(du)1170Kgt/cm2膨脹系數5.5×10-7，經(jing)特殊工藝處(chu)理(li)后具(ju)有耐高(gao)溫，高(gao)壓(ya)和(he)優良(liang)的(de)機械特性。

2、工作壓力(li)：1.6、2.5、4.0、6.3、10.0Mpa

3、工作溫度：-50～520℃

4、測量范圍L：測量范圍按中心(xin)距而(er)制定：300、500、800、1100、1400、1700、2000mm

5、石(shi)英管外(wai)徑(jing)（mm）：φ24、φ29、φ40

6、伴熱蒸汽夾套：G1/2″外螺紋

7、法蘭連接尺寸：采用(yong)化工部實(shi)施的HG20592-20635-97法蘭標準(zhun)。用(yong)戶(hu)采用(yong)其他法蘭標準(zhun)，請在訂(ding)貨時注明

8、鋼球自動封(feng)閉壓力：大于(yu)0.2Mpa

9、重量：15-30kg

石英管液位計型號、品種及編號

 顯示(shi)(shi)高度與(yu)測(ce)量范圍關系見下表（顯示(shi)(shi)高度即(ji)標尺(chi)高度）單位：mm

安裝(zhuang)與使用(yong)

1、彩色液位計在運輸、安裝過程中要小心輕放，防止石英管及濾色片破碎。開箱并校對附件是否齊全。安裝前仔細閱讀使用說明書。

2、安裝前應考慮色(se)片在(zai)自然光源較強場(chang)合（東南方向）。如需(xu)調整(zheng)濾(lv)色(se)片和觀察(cha)位置(zhi)的(de)方向，松開兩端大六角螺母(mu)然后固(gu)緊，同時(shi)在(zai)調整(zheng)濾(lv)色(se)片位置(zhi)時(shi)不(bu)可折(zhe)卸石英管(guan)。液位計在(zai)出廠前已按(an)1.5倍工(gong)作壓力試壓，用(yong)戶(hu)在(zai)有條件的(de)前提(ti)下可進(jin)行1.5倍工(gong)作壓力的(de)水壓試驗。
