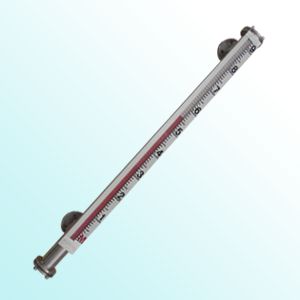

一、產品(pin)概述：
LKUHZ系列磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
LKUHZ型磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。LKUHZ系列產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上下限報警和控制，配上LK系列液位變送器可將液位。界位信號轉換成二線制4~20mADC的標準信號，實現遠距離檢測、指示、記錄與控制。
二、工作原理：
磁翻板液位計主體外的翻板箱受主體內浮子（具有定向磁性源，按不同介質和壓力針對研制）的作用促其翻板翻動并顯示紅白顏色，并隨浮子的移動指示不同的液面高度。在指示器左側配有醒目的刻度標尺，從而使液位的指示顯得更加清晰。

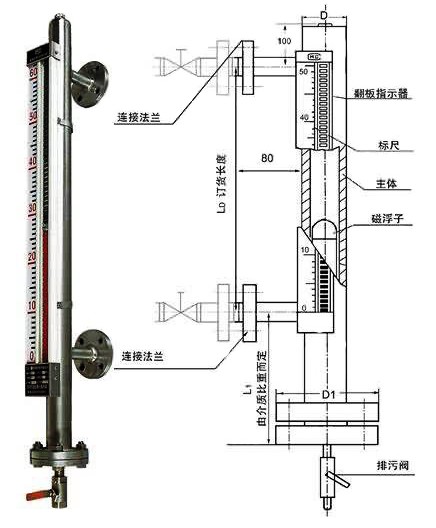

磁翻板液位計結構(gou)如下(xia)圖(tu)所示:
三、主要技術指標
1、量程范圍（mm）：300～19000
2、介質密度（g/cm3）：0.51090～2
3、介質粘度： ≤0.0203Pa.S
4、工作溫度℃：-40～350
5、壓力等級（MPa）：≤32
6、測量精度（mm）：≤±10
7、安裝方式：側裝式、頂裝式、底裝式
8、防護等級：IP65
9、防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
10、傳輸方式：4～20mA 或 開關量
11、接口法蘭：PN4.0 DN25 HG20593（側裝式）
PN1.0 DN100 HG20593（頂裝式、底裝式），可以根據用戶的需要特殊定制。
注(zhu)：當液位(wei)計安能裝(zhuang)受(shou)環境影響，空(kong)間位(wei)置L1<300訂貨時應明顯提出。
|
安裝(zhuang)形式內容 |
側裝式(shi) |
|
安裝間(jian)距 ( 測量范圍 ) |
500,800,1100,1400,1700,2000,2500,3000mm |
|
工作壓(ya)力 |
0.6,1.6,2.5,4.0MPa |
|
介(jie)質密(mi)度 |
≥ 0.76g/cm 3 |
|
介(jie)質(zhi)溫度 |
-40 ℃ ~100 ℃ |
|
環境溫度 |
-40 ℃ ~+70 ℃ |
|
示值誤差 |
± 10mm |
|
介質粘度 |
≤ 1st(10 - 4 m/s) |
|
上下(xia)限(xian)開關輸出(chu) |
1. 控制靈敏度 : 10mm |
|
電(dian)遠傳連(lian)續(xu)顯示 |
1. 精度 : ± 1.5% |
|
LKUHZ |
|
磁翻板(ban) |
|||||||||||||
|
|
0-側側安裝 |
測(ce)量型(xing)式 |
|||||||||||||
|
|
1-頂(ding)部安裝 |
||||||||||||||
|
|
2-底部安裝 |
||||||||||||||
|
|
3-側頂安裝 |
||||||||||||||
|
|
4-側底安裝 |
||||||||||||||
|
|
|
0-雙面(mian)板 |
顯示(shi)方(fang)式 |
||||||||||||
|
|
|
1-單(dan)面板 |
|||||||||||||
|
|
|
2-單帶夜光型 |
|||||||||||||
|
|
|
3-LED顯示型 |
|||||||||||||
|
|
|
|
0-無遠傳變送器 |
遠傳輸出 |
|||||||||||
|
|
|
|
1-普通(tong)型捆綁式(shi)遠傳(chuan)(4-20mA) |
||||||||||||
|
|
|
|
2-高溫型捆綁式遠傳(chuan)(4-20mA) |
||||||||||||
|
|
|
|
|
0-普通型 |
防爆形式 |
||||||||||
|
|
|
|
|
G-隔爆型 |
|||||||||||
|
|
|
|
|
Z-本安型 |
|||||||||||
|
|
|
|
|
F-配安(an)全柵 |
|||||||||||
|
|
|
|
|
|
0-無報警 |
報警形式 |
|||||||||
|
|
|
|
|
|
S-上報警(閉) |
||||||||||
|
|
|
|
|
|
X-下報警(開) |
||||||||||
|
|
|
|
|
|
K-上、下報警(jing) |
||||||||||
|
|
|
|
|
|
|
A-321 |
材(cai)質選型(xing) |
||||||||
|
|
|
|
|
|
|
B-304 |
|||||||||
|
|
|
|
|
|
|
C-316L |
|||||||||
|
|
|
|
|
|
|
D-RPP |
|||||||||
|
|
|
|
|
|
|
E-UPVC |
|||||||||
|
|
|
|
|
|
|
F-304內襯PTFE |
|||||||||
|
|
|
|
|
|
|
|
0-≤1.0MPa |
工(gong)作壓力 |
|||||||
|
|
|
|
|
|
|
|
1-≤1.6MPa |
||||||||
|
|
|
|
|
|
|
|
2-≤2.5MPa |
||||||||
|
|
|
|
|
|
|
|
3-≤4.0MPa |
||||||||
|
|
|
|
|
|
|
|
4-≤6.4MPa |
||||||||
|
|
|
|
|
|
|
|
5-≤10.0MPa |
||||||||
|
|
|
|
|
|
|
|
|
A-≤60℃ |
工作(zuo)溫度(du) |
||||||
|
|
|
|
|
|
|
|
|
B-≤100℃ |
|||||||
|
|
|
|
|
|
|
|
|
C-≤120℃ |
|||||||
|
|
|
|
|
|
|
|
|
D-≤180℃ |
|||||||
|
|
|
|
|
|
|
|
|
E-≤250℃ |
|||||||
|
|
|
|
|
|
|
|
|
F-≤350℃ |
|||||||
|
|
|
|
|
|
|
|
|
G-≤450℃ |
|||||||
|
|
|
|
|
|
|
|
|
|
0-DN10(適(shi)用于(yu)側裝) |
安裝法蘭 |
|||||
|
|
|
|
|
|
|
|
|
|
1-DN15(適(shi)用(yong)于側裝(zhuang)) |
||||||
|
|
|
|
|
|
|
|
|
|
2-DN20(適用于(yu)側裝) |
||||||
|
|
|
|
|
|
|
|
|
|
3-DN25(適(shi)用于(yu)側裝) |
||||||
|
|
|
|
|
|
|
|
|
|
4-DN32(適用(yong)于側(ce)裝) |
||||||
|
|
|
|
|
|
|
|
|
|
5-DN80(適用于頂(ding)裝) |
||||||
|
|
|
|
|
|
|
|
|
|
6-DN100(適(shi)用(yong)于頂裝) |
||||||
|
|
|
|
|
|
|
|
|
|
7-DN100(適(shi)用(yong)于(yu)頂裝) |
||||||
|
|
|
|
|
|
|
|
|
|
|
A-無排污閥(fa) |
排(pai)污排(pai)氣(qi)選型 |
||||
|
|
|
|
|
|
|
|
|
|
|
B-排污(wu)閥(fa) |
|||||
|
|
|
|
|
|
|
|
|
|
|
C-排氣閥 |
|||||
|
|
|
|
|
|
|
|
|
|
|
D-帶(dai)排污和排氣閥(fa) |
|||||
|
|
|
|
|
|
|
|
|
|
|
|
V-真空夾套型(xing)(防霜型(xing)) |
特殊要(yao)求 |
|||
|
|
|
|
|
|
|
|
|
|
|
|
W-蒸汽夾套(tao)型 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
X-電(dian)伴熱型 |
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
-□□□□ |
中心(xin)距(ju)、深(shen)度 |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
-□□ |
介質密度ρ(g/c |
|
