LK-UDZ系列電(dian)接點液(ye)位(wei)(wei)計(ji)主要用(yong)于鍋爐(lu)汽(qi)包、高低加(jia)熱器、除氧器、蒸發(fa)器、直流鍋爐(lu) 起動分(fen)離器、水(shui)(shui)(shui)箱等的(de)水(shui)(shui)(shui)位(wei)(wei)測量。本裝置由(you)測量筒(tong)(tong)和(he)二次(ci)儀表組成，采用(yong)數碼顯示(shi)和(he)汽(qi)紅(hong)、水(shui)(shui)(shui)綠雙色發(fa)光(guang)二極管顯示(shi)液(ye)位(wei)(wei)。測量筒(tong)(tong)的(de)電(dian)極在水(shui)(shui)(shui)中(zhong)對(dui)筒(tong)(tong)體(ti)的(de)阻抗(kang)小(xiao)，在汽(qi)中(zhong)對(dui)筒(tong)(tong)體(ti)的(de)阻抗(kang)大。 隨著水(shui)(shui)(shui)位(wei)(wei)的(de)變化(hua)，電(dian)極在水(shui)(shui)(shui)中(zhong)的(de)數量產生(sheng)變化(hua)，轉換成電(dian)阻值的(de)變化(hua)，傳送到二次(ci)儀表，從(cong)而實(shi)現(xian)水(shui)(shui)(shui)位(wei)(wei)的(de)顯示(shi)、 報警、保護聯鎖等功能。

    電接點(dian)液位計產(chan)品(pin)特點(dian)：

    ①具有閃光、聲音報警功能。
    ②具有4-20mA信號輸出，可接DCS系統，設有保護聯鎖輸出功能。
    ③具有自供電功能，斷電后可繼續工作4小時。
    ④儀表上設有三個按鈕，a報警消音、b排污按鈕、c檢測按鈕。
    電接點液位計技術參數：
    電源電壓：220V±10% 、50Hz
    工作環境溫度：-10-45℃
    工作相對濕度：≤85%
    液體水阻范圍：0-500KΩ
    繼電器輸出接點容量：220V、3A
    水位顯示點數：5-19點（最多可達38點） 例如19點：0、±15、±30、±50、±75、±100、±150、±250、±300
    外形尺寸：800mm×160mm×300mm 安裝尺寸： 15mm×76mm
    整機功率(lv)：≤5W

    工稱壓力：1.6、2.5、4.0、6.4、10、12、16、22MPa 絕緣性能：≥500MΩ
    工作壓力：≤21.56MPa 可測中心距：≤2200mm
    工作溫度：372℃
    測量筒與電極：
    1.測量筒制造標準 按國家機械行業標準JB/T6691-93鍋爐用電接點液位計技術條件制造、生產、檢驗。
    2.電極（電接點）采用超純陶瓷制造。結構分兩種：壓入式和螺紋式

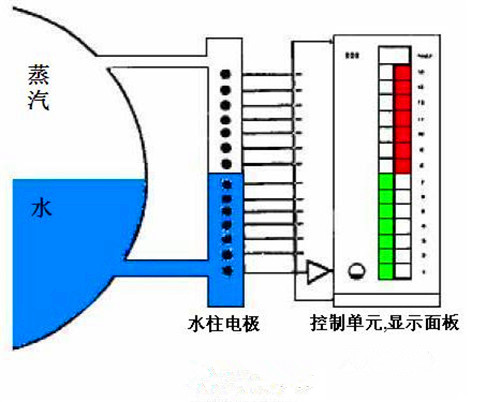

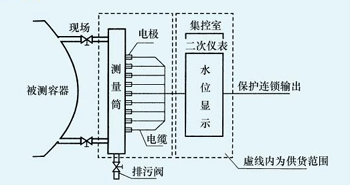

    電接點液位(wei)計示意(yi)圖：

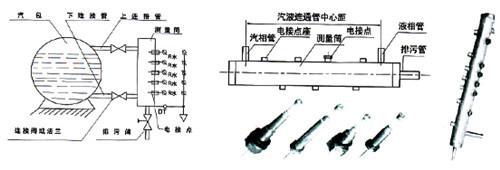

    圖(tu)一（結構(gou)）：
