LK-XX楔形流量計是(shi)一種新型差壓式(shi)流(liu)(liu)(liu)量(liang)(liang)(liang)測量(liang)(liang)(liang)儀(yi)表，其檢測件是(shi)一個V字形(xing)楔塊（又稱(cheng)楔形(xing)節流(liu)(liu)(liu)件），它(ta)的(de)(de)圓滑頂角朝下，這樣有利于含懸浮顆粒的(de)(de)液(ye)體(ti)或粘(zhan)(zhan)稠液(ye)體(ti)順利通過，不會在(zai)節流(liu)(liu)(liu)件上(shang)游側(ce)產生滯(zhi)留。因(yin)此(ci)它(ta)可以(yi)在(zai)高(gao)粘(zhan)(zhan)度、低雷(lei)諾(nuo)數的(de)(de)流(liu)(liu)(liu)體(ti)情況下進行高(gao)精(jing)度的(de)(de)流(liu)(liu)(liu)量(liang)(liang)(liang)測量(liang)(liang)(liang)；在(zai)流(liu)(liu)(liu)速較低、流(liu)(liu)(liu)量(liang)(liang)(liang)小、管徑大的(de)(de)流(liu)(liu)(liu)量(liang)(liang)(liang)測量(liang)(liang)(liang)場合有無(wu)可比擬的(de)(de)優勢和不可替代的(de)(de)作用(yong)。主(zhu)要用(yong)于高(gao)粘(zhan)(zhan)度（重油、渣油、柴油、機油等）、工業煤(mei)氣(qi)(qi)(qi)(qi)（焦爐(lu)煤(mei)氣(qi)(qi)(qi)(qi)、高(gao)爐(lu)煤(mei)氣(qi)(qi)(qi)(qi)、發生爐(lu)煤(mei)氣(qi)(qi)(qi)(qi)、城市煤(mei)氣(qi)(qi)(qi)(qi)）、氫(qing)氣(qi)(qi)(qi)(qi)、氮氣(qi)(qi)(qi)(qi)、空(kong)氣(qi)(qi)(qi)(qi)、水蒸汽(qi)、污水液(ye)體(ti)等介質的(de)(de)流(liu)(liu)(liu)量(liang)(liang)(liang)測量(liang)(liang)(liang)。

楔形流量傳感器結構如右圖所示。楔形流量傳感器的檢測件是楔形孔板，它是一塊V形節流件，它的圓滑頂角朝下，這樣有利于含懸浮顆粒（粉塵、泥沙及其它固體顆粒）流體和高粘度液體流過時在節流件上游側不會產生滯流，也不會在節流體上、下游側發生固體顆粒或粘稠物的積存，從而確保了楔形流量傳感器長期運行精度在0.2級，這樣高的長期運行精度在流量測量領域是迄今少見的。
流量(liang)方(fang)程式(shi)------------------------------------------------------------------------------------------------------------------
	式中： qv——體積流量，m3/s   C——流出系數 ε——可膨脹性系數    m——節流面積比 s1——弓形流通面積，m2  △p——差壓，Pa   D——管道內徑，mm    ρ——被測介質密度，kg/m3

LK-XX楔形流量計特點

1. 可用于粘滯性液(ye)體的流(liu)量測量，黏度可高達500mPa·S，如燃油、渣油及重油等(deng)。

2. 適用于(yu)含懸浮顆(ke)粒的液固混合物，如(ru)漿狀(zhuang)流體、污水等的流量測量。

3. 混相(xiang)流(liu)型(xing)楔形流(liu)量計(ji)可用于泥漿、煤水懸浮液(ye)、煤焦油、懸濁液(ye)等(deng)液(ye)固兩相(xiang)流(liu)。

4. 雷(lei)諾(nuo)數(shu)(shu)使(shi)用(yong)范圍寬廣，可(ke)適用(yong)于極低的(de)雷(lei)諾(nuo)數(shu)(shu)（ReD=300），而(er)雷(lei)諾(nuo)數(shu)(shu)上限(xian)可(ke)達(da)106以(yi)上，因此亦(yi)可(ke)用(yong)于氣體(ti)、蒸汽之(zhi)類流體(ti)的(de)流量測量。

5. 差壓(ya)信號穩定可靠，測量精(jing)度(du)高，重復性(xing)好，壓(ya)力損失低。

6. 抗磨損免維(wei)護（無(wu)可動(dong)部(bu)件）。

7. 整體結(jie)構形式無可動部件，使(shi)用壽命長。

8. 安(an)裝方便，免于維護。

9. 雙向流量測量。

10. 具有最(zui)小的直(zhi)管(guan)段要求(qiu)：上游5倍管(guan)道直(zhi)徑，下游2倍管(guan)道直(zhi)徑。

LK-XX楔形流量計技術參數指標

1、 精度(du)：±1.0%讀數（標定）、±1.5%

2、 重(zhong)復性：±0.2%讀數(shu)

3、 公稱通徑： 25 mm～800 mm

4、 工作(zuo)溫度： -200℃～+530℃

5、 公稱(cheng)壓力：- 0.1 MPa～42 MPa

6、 楔形(xing)比：0.2  0.3  0.4  0.5

7、 量程比：10：1

8、 低雷(lei)諾數測(ce)量(liang)（最低為ReD=300）

9、 參照標準(zhun)：GB/T2624-2006、  JJG640-94及流(liu)(liu)量測(ce)量節(jie)流(liu)(liu)裝置設計手冊

10. 連接方式(shi)：法蘭(lan)連接、焊接、螺紋連接

楔形(xing)流量計結構(gou)形(xing)式

楔形流量計按(an)其(qi)(qi)組裝方(fang)式分(fen)(fen)為一體型和分(fen)(fen)離(li)型，按(an)其(qi)(qi)連(lian)(lian)接(jie)方(fang)式分(fen)(fen)為法(fa)(fa)蘭連(lian)(lian)接(jie)、焊(han)接(jie)連(lian)(lian)接(jie)、螺紋連(lian)(lian)接(jie)及對夾式連(lian)(lian)接(jie)，按(an)其(qi)(qi)取(qu)壓(ya)方(fang)式分(fen)(fen)為普(pu)通取(qu)壓(ya)、法(fa)(fa)蘭密封取(qu)壓(ya)等結構

對 夾 式(shi)

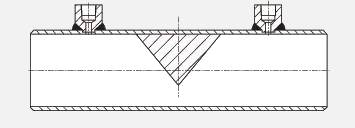

焊(han) 接 式

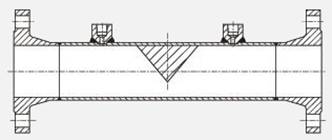

法(fa)蘭連接

法(fa)蘭連接法(fa)蘭取壓

一體化安裝

LK-XX楔形流量計安(an)裝注意事(shi)項(xiang)

1、 一般楔形流(liu)量(liang)傳感(gan)器附有前后測量(liang)管，可(ke)在水平或(huo)垂直(zhi)安(an)裝(zhuang)及使(shi)(shi)用(yong)。當傳感(gan)器在垂直(zhi)管道上(shang)安(an)裝(zhuang)時(shi)，流(liu)體應(ying)(ying)自上(shang)而下流(liu)動。測量(liang)液體時(shi)應(ying)(ying)注意使(shi)(shi)差壓變送器能翻(fan)遍地排除氣(qi)泡(pao)，以免引起儀表零點漂(piao)移；

2、傳(chuan)感器上(shang)下(xia)游側應配置直(zhi)管(guan)段，管(guan)道(dao)內(nei)壁應光滑、清潔、無附著物，只管(guan)段長度(du)如表

3、 水平安裝(zhuang)時，楔式差(cha)壓(ya)元件應(ying)與管道中(zhong)心線成90度。對于垂直(zhi)安裝(zhuang)，由于取壓(ya)點之間輕微的靜壓(ya)影響必(bi)須注意差(cha)壓(ya)變(bian)送器(qi)調零楔形流量計上游側最小(xiao)直(zhi)管段(duan)

如下(xia)表
