概述
LKLGB標準孔板可用于測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
適用范圍
1.公稱直徑： 15 mm ≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5級，1級

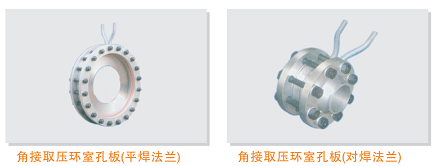

角接(jie)環(huan)室(shi)取壓標(biao)準孔板(ban)(噴嘴)－法環(huan)孔（噴）
型號：LKLGB（P）H-PN-DN-C1
適用壓力：Pn0.01～Pn2.5Mpa
適用管徑：DN40～DN600
用途及特點：使用于氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、造價低、安裝簡單、維護方便等特點。
角接環室取壓標準孔板(噴嘴)－法環孔（噴）
型號：LKLGB（P）H-PN-DN-C2
適用壓力：Pn2.5～Pn6.3Mpa
適用管徑：DN40～DN600
用途及特點：使用于較高工作壓力氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、使用壽命長、安裝維護方便等特點。
角接取壓標準孔板(噴嘴)－法孔（噴）
型號：LKLGB（P）H-PN-DN-C3
適用壓力：Pn6.3～Pn10Mpa
適用管徑：DN40～DN500
用途及特點：使用于高壓下氣體、液體和蒸汽等流量測量，控制和調節。它具有測量精度高、安裝使用、維護方便等特點。
角接取壓標準孔板(噴嘴)－環孔（噴）
型號：LKLGB（P）H-PN-DN-C4
適用壓力：Pn2.5～Pn32.0Mpa
適用管徑：DN15～DN500
用途及特點：使用于高溫高壓下的液體，蒸汽及熱網管道的流量測量，控制和調節。它具有耐沖擊，孔板或噴嘴不易變形，測量精度高、密封性能好，使用壽命長等特點。

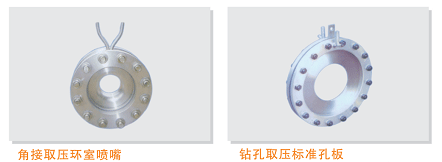

角接鉆孔取壓標準孔板
型號：LKLGBZ-PN-DN-C1
適用壓力：Pn0.01～Pn2.5Mpa
適用管徑：DN400～DN2000
用途及特點：適用于氣體、液體等介質的大管徑的流量測量控制和調節。它具有測量精度高、安裝使用方便，造價低等特點。
產品(pin)選型
|
型號(hao) |
說 明 |
|||||||||
| LK-LG | 節流(liu)裝置（標準孔板） | |||||||||
| 代號 |
按其結構特征的兩大基本分(fen)類 |
|||||||||
| K |
孔(kong)板 |
|||||||||
| P |
噴嘴等 |
|||||||||
|
代(dai)號 |
公稱壓(ya)力(li)（105Pa） |
|||||||||
|
2.5 |
2.5 |
|||||||||
|
10 |
10 |
|||||||||
|
16 |
16 |
|||||||||
|
25 |
25 |
|||||||||
|
64 |
64 |
|||||||||
|
100 |
100 |
|||||||||
|
200 |
200 |
|||||||||
|
代(dai)號 |
口徑(jing)(mm) |
|||||||||
| 15～1200 |
15～1200mm |
|||||||||
|
代(dai)號(hao) |
按(an)其結構形式細分(fen) |
|||||||||
|
H |
標準孔(kong)板(環室) |
|||||||||
|
Y |
標準孔板(法蘭) |
|||||||||
|
K |
標準(zhun)孔板(鉆孔) |
|||||||||
|
I |
ISA 1932噴嘴 |
|||||||||
|
L |
長徑噴嘴 |
|||||||||
|
W |
文丘(qiu)利噴嘴(zui) |
|||||||||
|
G |
經典文丘利管 |
|||||||||
S |
雙重孔板(ban) |
|||||||||
|
Q |
圓缺孔板 |
|||||||||
|
Z |
錐形(xing)入口孔(kong)板 |
|||||||||
|
R |
1/4圓(yuan)孔板(ban) |
|||||||||
|
P |
偏心孔板 |
|||||||||
|
N |
整體(ti)(內(nei)藏)孔板 |
|||||||||
|
X |
楔形孔板 |
|||||||||
|
T |
不在上(shang)述之列的特殊(shu)節流裝置 |
|||||||||
|
代號 |
介質 |
|||||||||
|
1 |
液(ye)體 |
|||||||||
|
2 |
氣體 |
|||||||||
|
3 |
蒸(zheng)汽 |
|||||||||
|
4 |
高(gao)溫(wen)液體 |
|||||||||
|
代號(hao) |
補償形(xing)式 |
|||||||||
|
N |
不帶壓力、溫度補償 |
|||||||||
|
P |
帶(dai)壓力補(bu)償輸出(chu) |
|||||||||
|
T |
帶(dai)溫度補償輸出 |
|||||||||
|
Q |
帶壓力、溫度補償輸出 |
|||||||||
|
代(dai)號 |
變(bian)送器差壓量程范圍 |
|||||||||
|
0 |
微差壓(ya)量程(cheng) |
|||||||||
|
1 |
低(di)差壓(ya)量(liang)程(cheng) |
|||||||||
|
2 |
中差壓量程 |
|||||||||
|
3 |
高(gao)差(cha)壓量程 |
|||||||||
|
代號 |
是否帶現場顯示 |
|||||||||
|
W |
節(jie)流(liu)裝(zhuang)置傳感器 |
|||||||||
|
X |
智能節流裝(zhuang)置（流量(liang)計） |
|||||||||
