LKUTD-HS系列電動浮筒式液位計概述:
LKUTD-HS型電(dian)動浮筒式液(ye)位(wei)(wei)(wei)(wei)計(ji)是我廠吸取了國外先進(jin)液(ye)位(wei)(wei)(wei)(wei)測(ce)量技術而(er)開(kai)發研制的新型電(dian)動液(ye)位(wei)(wei)(wei)(wei)測(ce)量儀(yi)表。它適用(yong)于石油(you)、化工(gong)、電(dian)力、冶金(jin)等行業的各種常壓(ya)和(he)壓(ya)力容器(qi)內液(ye)位(wei)(wei)(wei)(wei)的連續(xu)測(ce)量。其輸(shu)出是與(yu)(yu)液(ye)位(wei)(wei)(wei)(wei)變化成比例的4～20mA直流電(dian)信號，與(yu)(yu)顯(xian)示表、記錄儀(yi)、調節器(qi)、計(ji)算機配套使用(yong)，實現工(gong)藝生(sheng)產過程的液(ye)位(wei)(wei)(wei)(wei)測(ce)量與(yu)(yu)控制。

電動浮筒式液位計結構原理及特點
液位計基于力平衡原理設計制造，由檢測和變送兩部分組成。檢測部分，浮筒感受液位的變化，通過杠桿、軸封膜片支點傳遞給箔電阻應變式測力傳感器并產生力平衡；變送部分將電橋的不平衡電流放大為二線制4～20mA直流電流信號輸出。
應變式測力傳感器和變送部分位于變送器表殼體內，并設有調零、調滿電位器，便于調整電器零點與量程。調整遷移彈簧初始位置螺釘，可以調整機械零點。
變送器取消了電動III型儀表的矢量機構及電磁反饋系統，從而使結構更為簡化，機械位移小，提高了變送器的可靠性、測量精度和靈敏度，便于現場調試、檢修和維護。
訂貨須知
1、產品型號、名稱、測量范圍、安裝方式
2、浮筒室材質要求（普通鋼或不銹鋼），對于強腐蝕性介質，訂貨時面議
3、被測介質工作壓力
4、被測介質密度和密度差
5、備(bei)品(pin)備(bei)件(jian)要(yao)求

電動浮筒式液位計主要技術參數
·測量精度：±0.5%、±1%、±1.5%
·靈敏度：≤0.05%
·環境溫度：-20℃～70℃
·相對濕度：≤95%
·供電電源：DC24V±10%
·輸出信號：DC4～20Ma（二線制）。
·負載電阻：0～500Ω
·介質溫度：普通型≤150℃
高溫型≤350℃
·工作壓力：≤6.4MPa。
·測量范圍：液位300～3000mm
界面300～800mm
·介質密度：0.4～1.6g/cm3
·介質密度差：≥0.2g/cm3
·防爆等級：ExdiaIICT6（本安隔爆型）
最大開路電壓：DC 30V
最大短路電流：DC 30mA

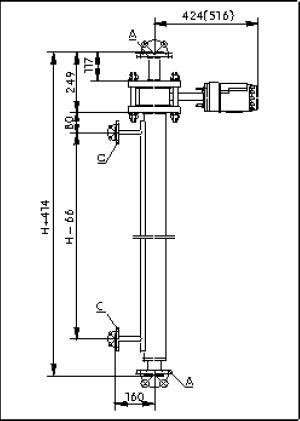

電浮筒液位變送器結構圖
